超越離合器
信息來源：www.ddflv.cn 發布時間：2016.11.09
|

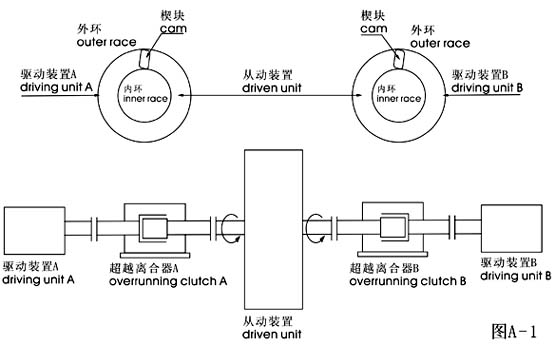

A-1.雙驅動和雙速驅動應用例(見圖A-1)
|
|
|

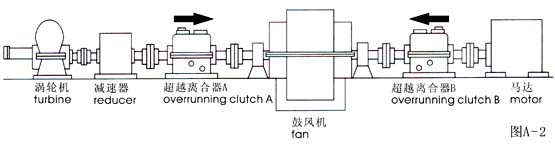

A-2.鼓風機或者泵的驅動應用范例(見圖A-2)
|
|
|
|
|

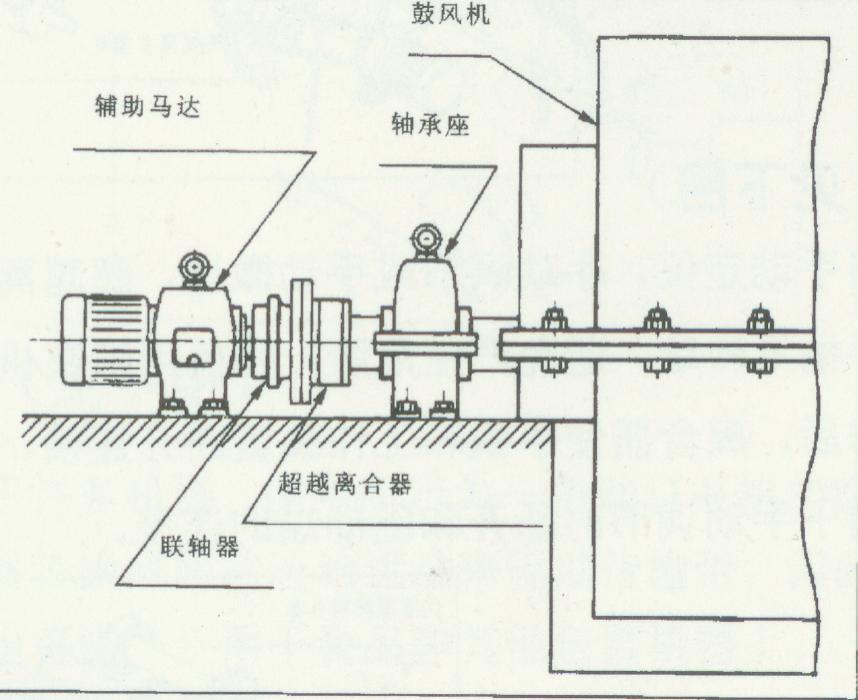

A-3 鼓風機驅動系統應用例(見圖A-3)
煙塵通風和氣體混合鼓風機常運行于高溫環境中。為了防止過度熱傳遞使鼓風機主軸變形，當主馬達 關停時用一套輔助驅動系統使鼓風機轉軸保持低速旋轉?？捎靡粋€(gè)超越離合器裝在；輔助馬達上，從而免 除手工離合操作。鼓風機主軸的熱膨脹必須通過一個脹縮聯軸節所吸收。在主馬達運行期間，超越離合器 作為一個軸承正常旋轉，因此，其使用壽命得到極大的提高。

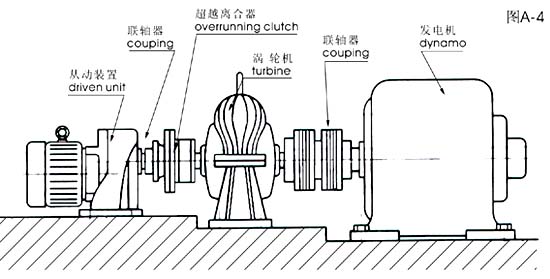

A-4.渦輪機輔助驅動系統(見圖A-4)
這個例子顯示了一個裝在汽輪機輔助驅動系統上的超越離合器。輔助驅動系統通過超越離合器的結合 給渦輪機提供低速旋轉的動力，直到蒸汽壓力將渦輪機加速到超越離合器的解脫速度為止。此時，由于離 合器內部沒有接觸摩擦，偏心輪自動脫離結合狀態像一個球軸承一樣高速旋轉。

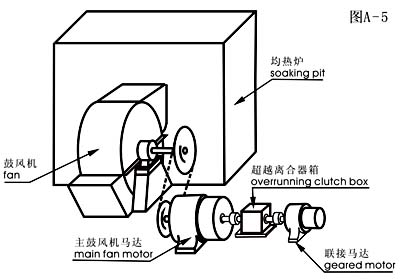

A-5.均熱槽鼓風機的節能驅動實例(見圖A-5)
超越離合器成為兩個驅動裝置的轉換開關(高速或中低速)。水泥爐或傳送帶在正常的操作下，驅動速 度轉換到高速。當它們作為別的用途時，驅動速度轉換到中低檔。（圖A-5）顯示了一個用來熔化鋁和鋼 錠的均熱槽的鼓風機，有一個超越離合器被用于節約能量。加熱分兩步，其一是快速加熱，其二是持續加 熱。它們之間的轉換 由驅動系統自動完成。快速加熱時，鼓風機由主馬達高速驅動（此時超越離合器處 于超越旋轉狀態）。恒溫加熱時，由于鼓風機只是低速旋轉，它被一個齒輪傳動馬達所驅動（超越離合器 結合，主馬達和鼓風機同步旋轉）。相比極性變換或變換器系統而言，這將節省一大筆設備成本。

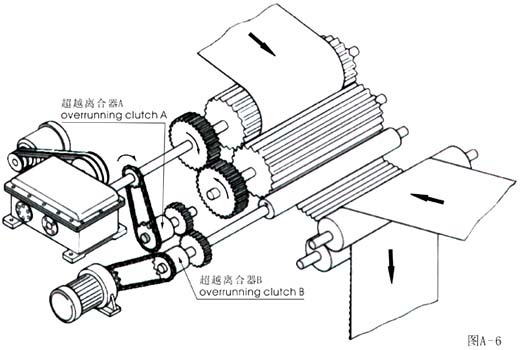

A-6.涂膠棍驅動實例(見圖A-6)
此圖所示為超越離合器用在制造瓦棱紙的設備的涂膠棍上的例子。涂膠棍由主馬達持續驅動。在這期 間， 超越離合器A結合，超越離合器B解脫。當主馬達必須被停下來進行檢修時，為了防止涂膠棍上的膠 面變干，保持涂膠棍旋轉是非常必要的。為此，涂膠棍由一臺輔助馬達以足以不使膠變干的低速來驅動超 越離合器A解脫超越離合器B結合）。這個系統也可用在絞肉機和飼料壓榨機等食品處理機械上。

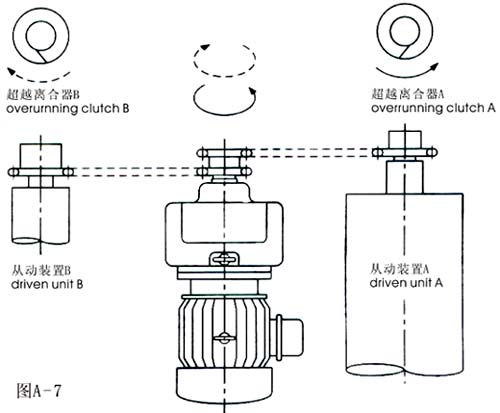

A-7.通過超越離合器輸入端的正反轉選擇性的驅動兩個從動裝置的應用（見圖A-7)
當馬達正轉（逆時針方向旋轉）時，超越離合器A結合驅動從動裝置A，超越離合器B處于解脫狀態。
反之，當馬達反轉（順時針方向旋轉）時，超越離合器B結合驅動從動裝置B，在這項應用中，兩個從動裝
置可各自獨立工作。

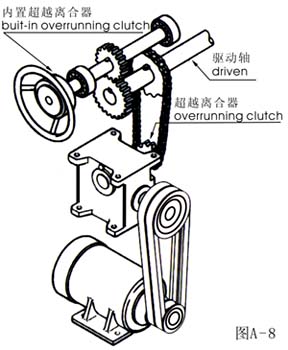

A-8.手動型應用例(見圖A-8)
超越離合器用在機器手動定位，手動調節或手動微調。超越離合器裝在手柄上，當機器運行時它處于 解脫狀態。使手柄不轉動，避免產生危險。手柄用來在機器啟動時手動操縱調整，當機器經過調整開始正 常工作后，離合器使手柄和工作裝置斷開連接。圖中另有一個超越離合器裝在蝸桿減速器的輸出端，用于 手動調節時斷開和驅動端的連接。
