基本形式
信息來源：www.ddflv.cn 發布時間：2018.10.31
滾柱式單向離合器：

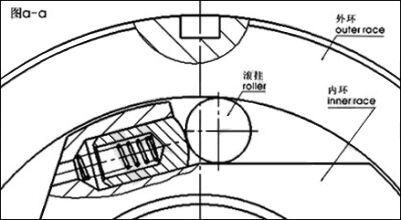

滾柱式單向離合器為外環與內環之間以圓柱形滾子支撐，而內環安裝有彈簧及頂銷，由頂銷產生一個持續 的推力，將滾柱往外擠壓便構成了外環、內環及滾柱的接觸結構如下圖，由于滾柱與內環、外環的接觸為持續不間斷的，故可立即的反應與傳輸扭矩力。此種滾柱型設計堅固耐用、可靠性高，可適用各種應用范圍。例如超運轉速度離合器、定位離合器或防止逆轉離合器。（如圖a-a）
□ 楔塊式單向離合器

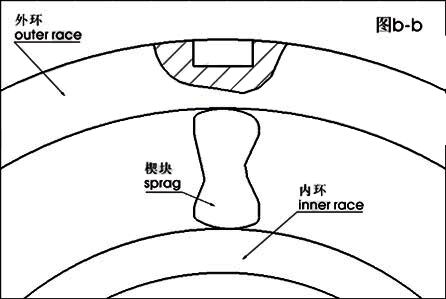

此型單向離合器的內環及外環均為圓柱形環面。楔塊安置在保持器中來支撐內環與外環，依照楔塊與內環、外環的相對運動來達到傳遞扭力或空轉的功能。
此種型式可設計出各種形式的楔塊及保持器以滿足各種不同的特性需求。其特點是傳遞矩扭矩大，使用壽命長。(如圖b-b)
□ 非接觸式單向離合器

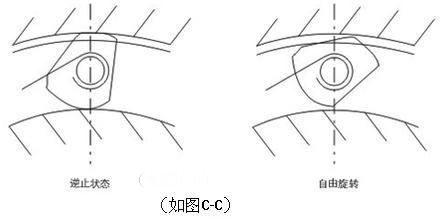

此型設計之特點為楔塊固定于楔塊保持架中,楔塊保持架與超運轉速度之環體（如內環或外環）結合。與內環或外環結合的楔塊保持架及楔塊轉動時會產生離心力，此離心力會抵消或大于楔塊彈簧的力量，從而使楔塊以離心力的方向重新旋轉一個角度，而使旋轉之內環和外環與楔塊保持一個無接觸的位置，克服了離合器高速。(如圖C-C)
