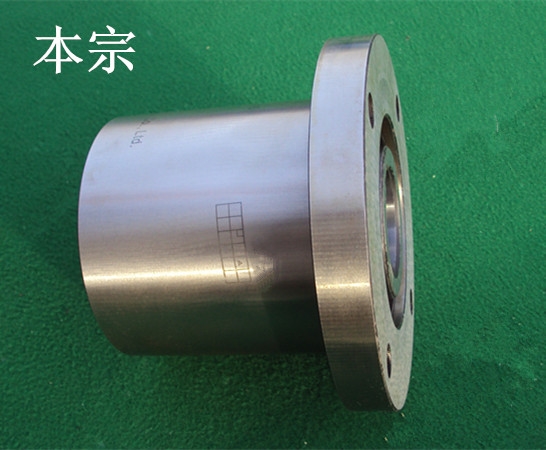

CKS-A雙向逆止器
CKS-A型雙向楔塊逆止器，它一端軸孔接主動軸，另一端軸孔接從動軸，當外環不動，主動軸順時針或逆時針轉動時，從動軸也同步轉動，而當從動軸受外力矩的作用時，順時針和逆時針都不能轉動。常與滾珠絲杠副或其它部件配套，作為防止逆轉機構，也可以單獨使用作為定位，傳遞力矩或切斷力矩的傳遞。用于印刷機械、包裝機械、起重運輸機械、各種非標設備和實驗臺的機械傳動中。（注：出廠時，一般默認小頭是主動軸，如法蘭端是主動軸請訂貨時告之。）

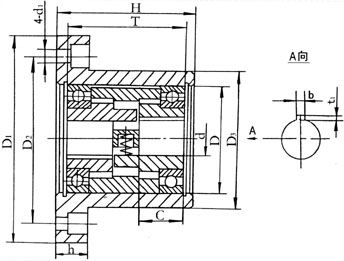

序
號
型 號
安 裝 尺 寸
公 稱
轉 矩
Tn
(N·m)
離 合 器
殼 體
d
D
T
C
b1
t1
D1
D2
D3
H
h
d1
1
CKS-A70(42)×58-10
10
32
51
20
3
1.4
70
55
42
58
11
6.5
20
2
CKS-A75(45)×58-10
10
35
52
20
3
1.4
75
60
45
58
11
6.5
20
3
CKS-A75(45)×58-12
12
35
51
20
4
1.8
75
60
45
58
11
6.5
20
4
CKS-A75(45)×58-15
15
35
51
20
3
1.4
75
60
45
58
11
6.5
20
5
CKS-A95(57)×78-17
17
47
70
27
5
2.3
95
75
57
78
13
8.5
50
6
CKS-A105(62)×78-20
20
52
70
27
6
2.8
105
84
62
78
16
10.5
100
7
CKS-A115(74)×78-20
20
62
70
27
6
2.8
115
95
74
78
16
10.5
100
8
CKS-A115(74)×88-25
25
62
80
32
8
3.3
115
95
74
88
16
10.5
120
9
CKS-A125(84)×100-30
30
72
90
37
8
3.3
125
105
84
100
16
10.5
150
10
CKS-A145(94)×110-35
35
80
100
40
10
3.3
145
120
94
110
20
13
200
11
CKS-A155(102)×110-40
40
85
100
40
12
3.3
155
128
102
110
20
13
250
12
CKS-A160(108)×120-45
45
90
110
45
14
3.8
160
134
108
120
20
13
300
（殼體也可根據用戶的要求確定形狀和尺寸）
使用范圍： 1、用于機床、印刷機械、包裝機械、塑料機械；
2、用于汽車、拖拉機、起重運輸機械、紡織機械、醫療機械。
